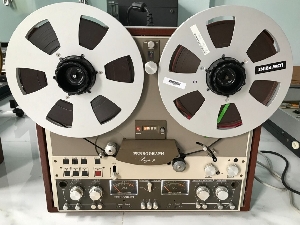

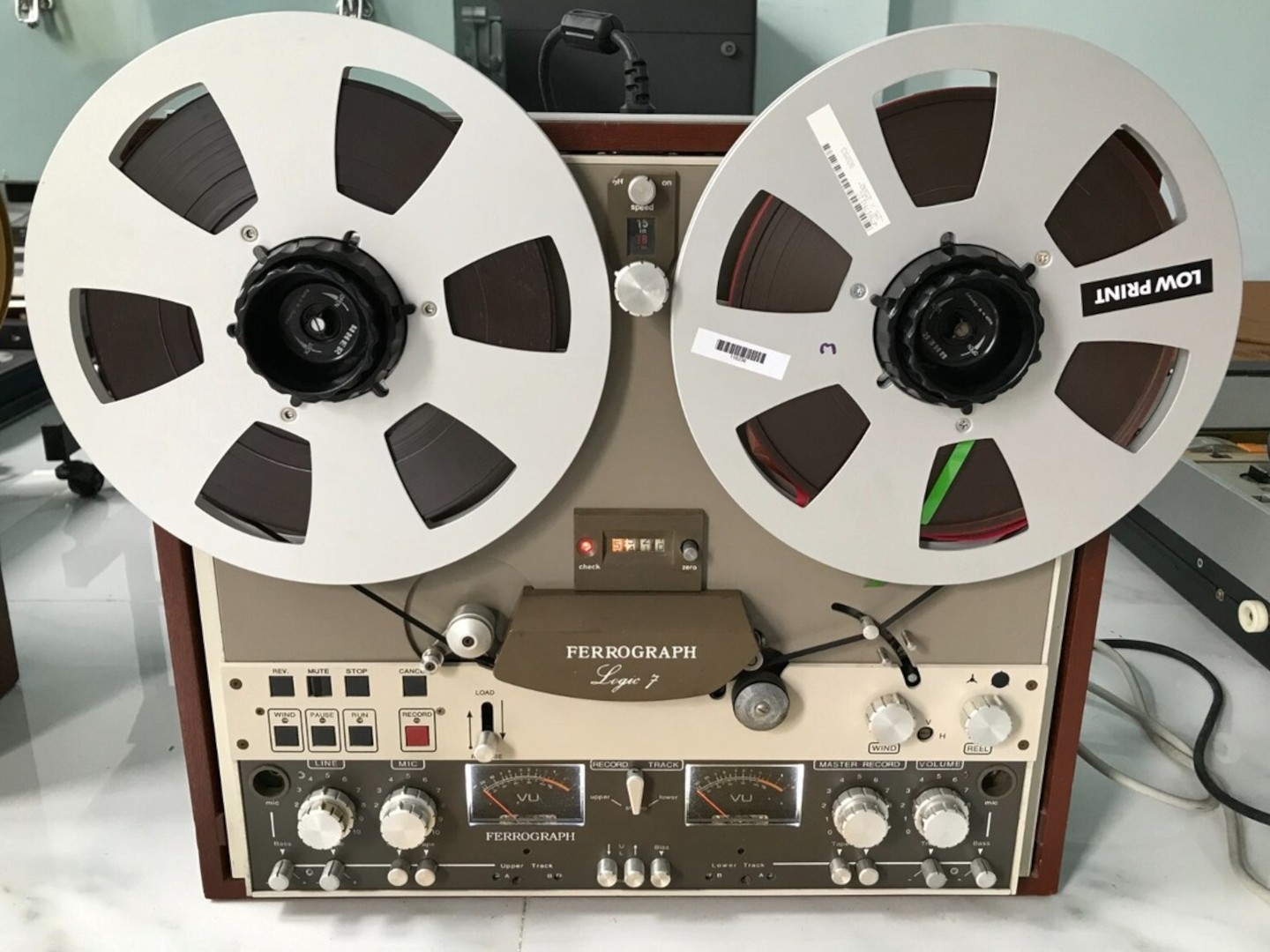

Ferrograph Logic 7 Type 7602 H

26

Platine magnétophone de Mastering 2 pistes, 2 canaux stéréo à bobines de 26,5 cm. Utilisation de l'appareil en position verticale ou horizontale. Façade métal couleur beige et gris anthracite et coffret bois finition teck. Nota : Les magnétophones de la série Logic 7 ont existé en plusieurs versions : • 2 ou 4 pistes, 2 canaux (type 7602 ou 7604). • Vitesses de 4,75 - 9,5 - 19 cm/sec ou 9,5 - 19 - 38 cm/sec (suffixe "H" dans la référence). • Avec ou sans réducteur de bruit Dolby B (suffixe "D" dans la référence) • Avec ou sans ampli de 2 × 10 W + haut-parleurs intégrés (type 7622 ou 7624).

2

3

3

2

2

4

3 têtes avec contrôle de Monitoring à l'enregistrement. 3 moteurs à entraînement direct. 2 VU-mètres. Compteur mécanique du défilement de la bande à 4 chiffres. Clavier de commande à 5 touches principales (dont 4 avec rappel lumineux par LED) + 3 touches supplémentaires (Reverse pour accès direct au rembobinage rapide à partir du bobinage rapide, Mute pour silencieux en enregistrement et Cancel pour annulation de la fonction précédente), toutes assistées par solénoïdes et circuit logique de commande + un variateur de vitesse pour le bobinage et le rembobinage rapide (Fast Wind). Levier "Load Release" permettant le verrouillage à l'arrêt des moteurs (pour montage sur bande). Sélecteur du diamètre des bobines (18 ou 26,5 cm). Sélecteur des vitesses et interrupteur secteur situés sur la partie haute de l'appareil. Sélecteur du mode d'enregistrement [canal gauche (Upper), canal droit (Lower) ou les deux ensemble (stéréo)]. 2 touches U-L et L-U (Upper / Lower) pour effet écho ou Multiplay. Touche Bias + calibration de la polarisation des bandes par 2 mini potentiomètres encastrés séparés par canal (A et B). 2 touches Tape / Source pour le contrôle de Monitoring en enregistrement séparé pour chaque canal. Contrôles de tonalité graves et aigües séparés pour chaque canal. Réglage du niveau d'enregistrement indépendant sur les entrées microphone et sur l'entrée ligne, permettant le mixage entre les deux, toutes ces commandes séparées par canal au moyen de potentiomètres concentriques + réglage du niveau d'enregistrement général (Master Record). Réglage du niveau de sortie BF (nommé volume) séparé par canal au moyen d'un potentiomètre concentrique. 2 entrées microphone par prises Jack 6,35 mm en façade. Sur le dessus (appareil en position verticale) : Toute la connectique audio est équipée de prise Jack 6,35 mm, dont une entrée et 3 sorties BF (fixe, à niveau variable et 600 ohms) + une sorte casque. Entrées / sorties BF doublées par une prise DIN. Prise spéciale pour télécommande filaire. Fusibles secteur + secondaires de protection des circuits électroniques. Cordon secteur déconnectable. Poignée de transport escamotable.
