Fiche 56128
Identification
- Type d'appareil
- Tuner
- Marque
-
Marantz
- Modèle
-

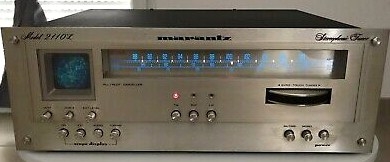

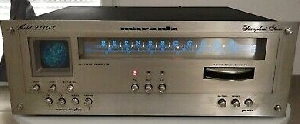

2110 L
- Année
-
1975 env.
Informations générales
- Tensions d'alimentation
- 200-250 V
- Autres caractéristiques
-

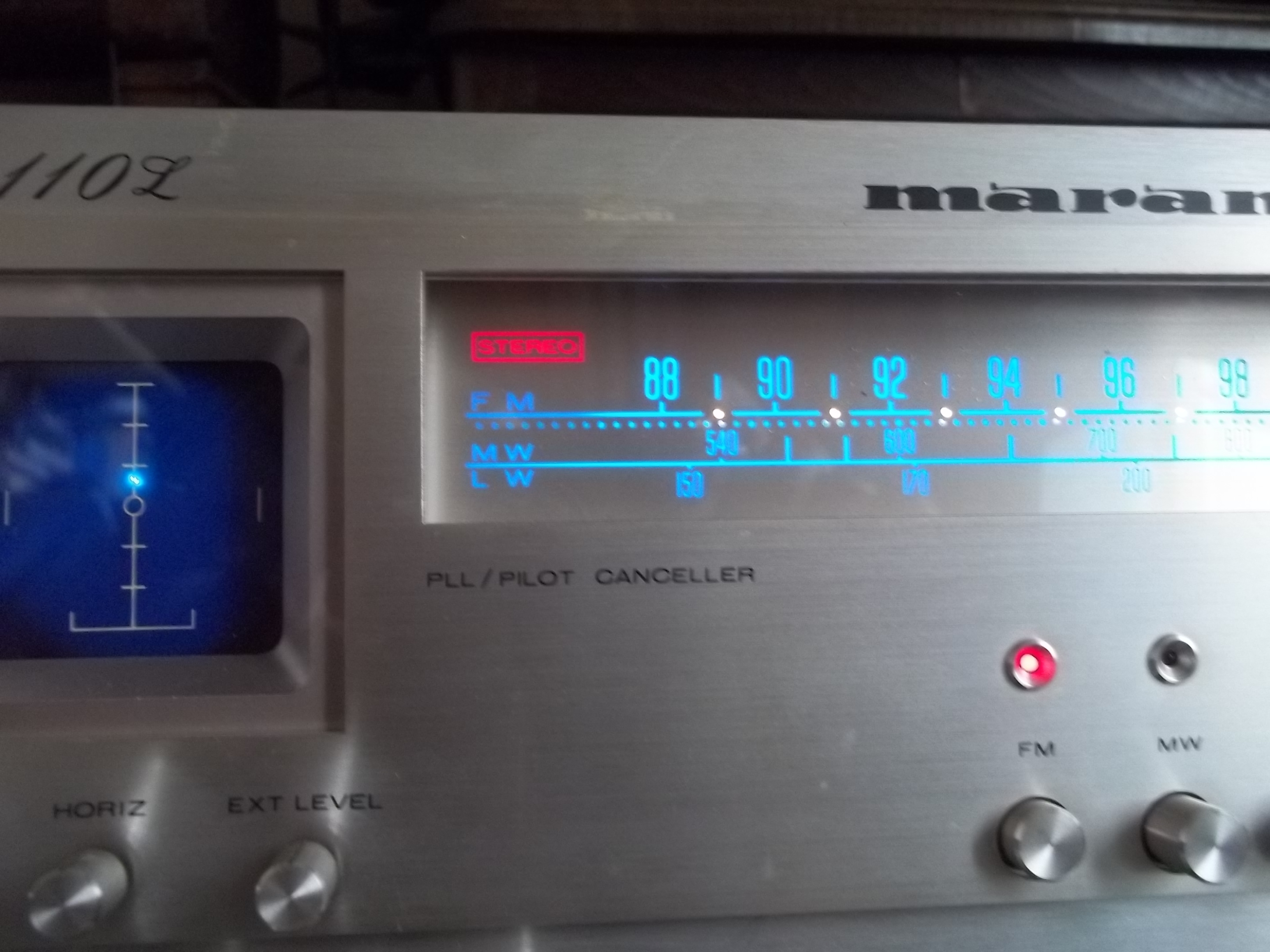

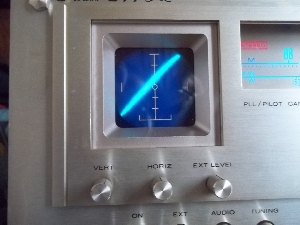

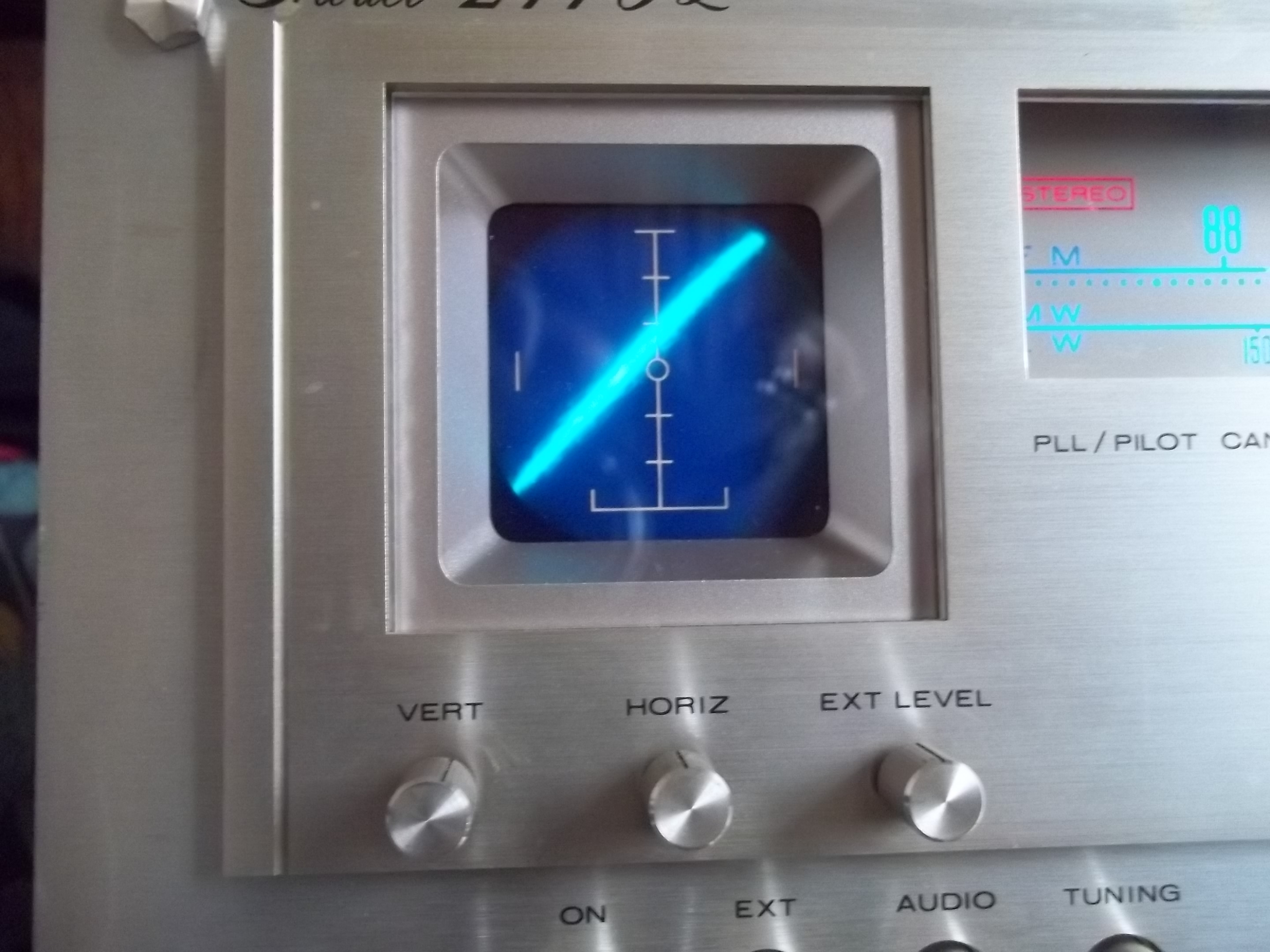

Fréquences couvertes : 87.5 à 108 MHz en FM, 150 à 370 kHz en GO, 515 à 1650 kHz en PO sensibilité : 1.4µV (FM mono)22µV (FM stéréo), 25µV (MW/PO) 200µV (LW/GO). Rapport signal bruit : 64dB (FM), 60dB (MW/PO) 51dB (LW/GO). taux de distorsion : 0.17% (FM mono), 0.39% (FM stéréo), 0.5% (MW). Sélectivité : 75dB (FM), 46dB (MW/PO). Réponse en fréquence : 30Hz à 15kHz (FM), 40Hz à 2.6kHz (MW/PO ou LW/GO). niveau de sortie : 560mV . Indicateur d'accord et de modulation : par oscilloscope cathodique incorporé, tube 1" trace bleue, déviation commandé par les circuits du tuner avec possibilité d'attaque par une source externe. 4 x circuits intégrés, 20 x transistors, 19 x diodes, 5 x FET, 1 x tube cathodique, 15 x lampes de cadran . / sans / antenne AM, antenne FM, terre, oscillo, sortie BF
Tuner
- Gammes
- GO ◦ PO ◦ FM
