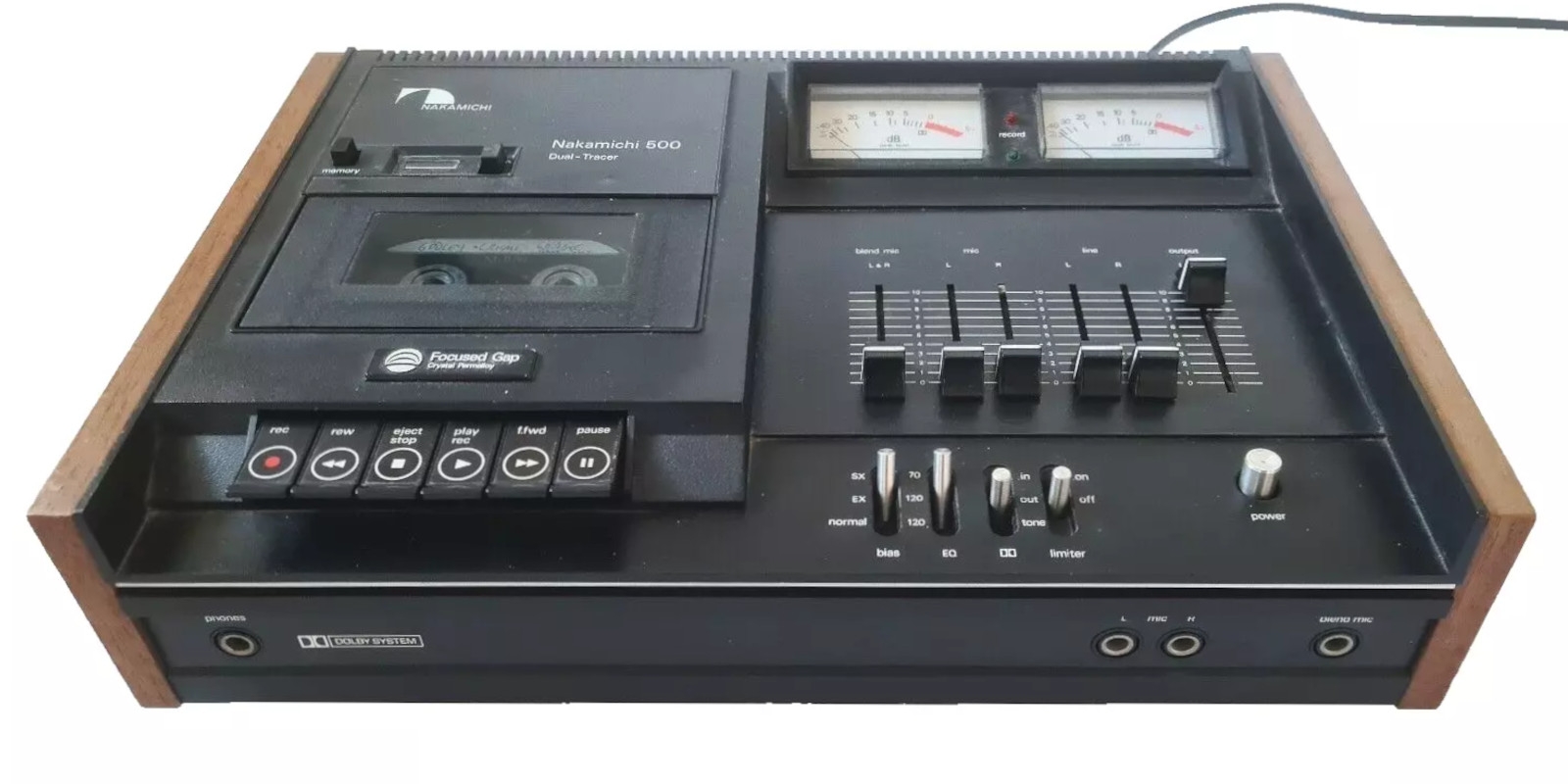

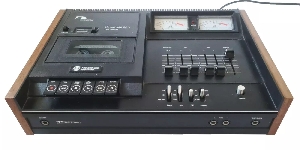

Magnétophone

Nakamichi 500 Dual-Tracer

Fiche 74740

Identification

Type d'appareil
Magnétophone
Marque
Nakamichi
Modèle
500 Dual-Tracer
Année
1974–1978
Appareils liés
Équivalent à Ferguson 3273
Équivalent à Goodmans SCD 100

Informations générales

Tensions d'alimentation
100-130 V ◦ 200-250 V
Fréquence alimentation
50 Hz ◦ 60 Hz
Dimensions
Largeur
384
Hauteur
114
Profondeur
254
mm
Poids
7
kg
Norme des prises
DIN ◦ Cinch/RCA ◦ Jack
Autres caractéristiques
Platine cassette stéréo de type console avec système réducteur de bruit Dolby B.

Magnétophone

Magnétophone à
Compact Cassette
Type de bandes
I / Normal ◦ II / Chrome
Nombre pistes
4
Auto-reverse
Non
Nombre de têtes
2
Vitesse
4,75 cm/s
Variateur de vitesse
Non
Nombre de moteurs
1
Avec ampli BF
Non
Indicateur de niveau
VU-mètres à aiguille
Réducteur de bruit
Dolby B
Nombre entrées micro
3
Nombre entrées ligne
2
Nombre sorties ligne
2
Commentaires
2 têtes (dont celle pour enregistrement/lecture de type "Focused Gap"). 2 VU-mètres (à affichage du niveau de crêtes, gradués de -40 dB à +5 dB). Compteur mécanique du défilement de la bande avec mémoire au 000. Sélecteur du type de bandes à 3 positions Normale, High et Chrome (CrO²) avec polarisation (Bias) et égalisation (EQ) séparées. Sélecteur Dolby avec position Test Tone (oscillateur 400 Hz) pour calibration du niveau 0 dB à l'enregistrement. Sélecteur Limiteur. Réglage du niveau d'enregistrement indépendant sur les 3 entrées microphone et sur l'entrée ligne, permettant le mixage entre les deux, toutes ces commandes étant séparées par canal au moyen de potentiomètres linéaires. Réglage du niveau de sortie BF commun aux 2 canaux par un potentiomètre linéaire. 3 entrées microphone [gauche, droite et centrale (Blend Micro)] + une sortie casque par prises Jack 6,35 mm, toutes situées sur le panneau avant. À l'arrière : Entrées / sorties BF par prises Cinch doublées par une prise DIN. Sélecteur filtre Multiplex (pour enregistrement des émissions radio FM stéréo). Ajustage du niveau de calibration du Dolby séparé par canal pour chaque type de bande (par mini potentiomètres encastrés, situés derrière la plaque signalétique). Sélecteur de tension secteur. Borne de terre.
