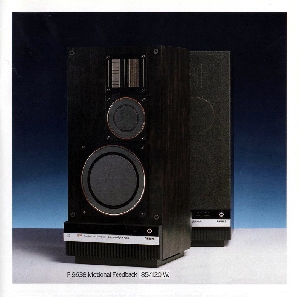

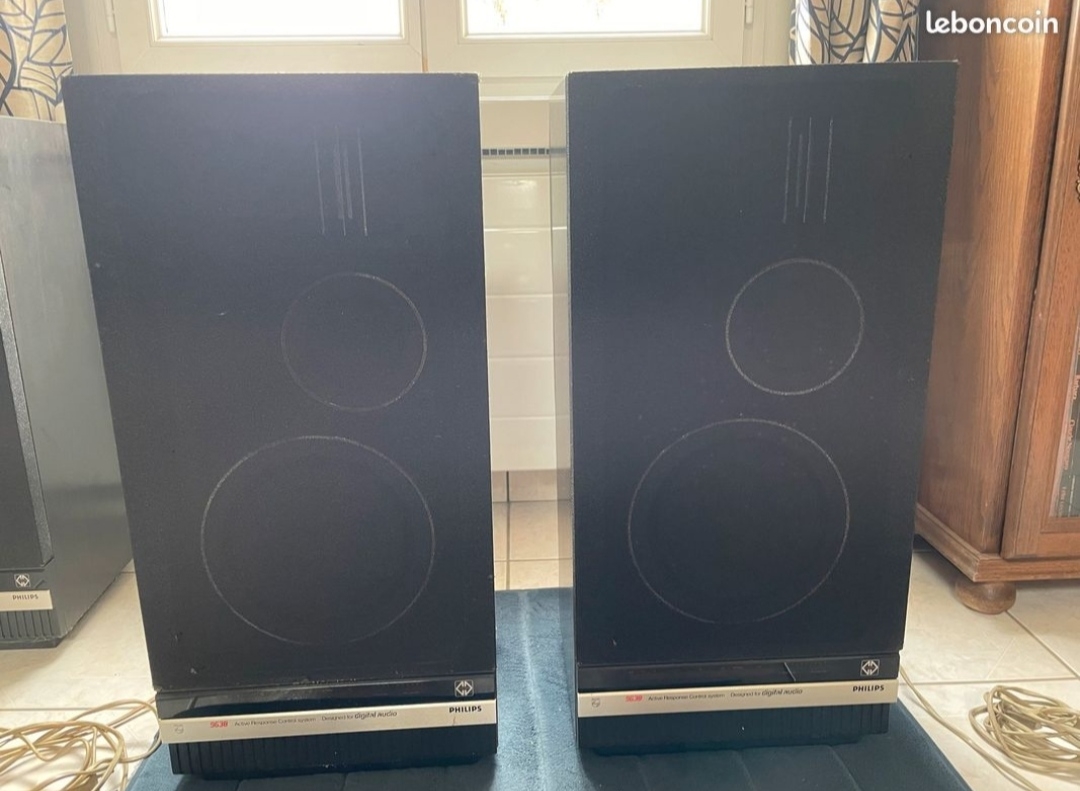

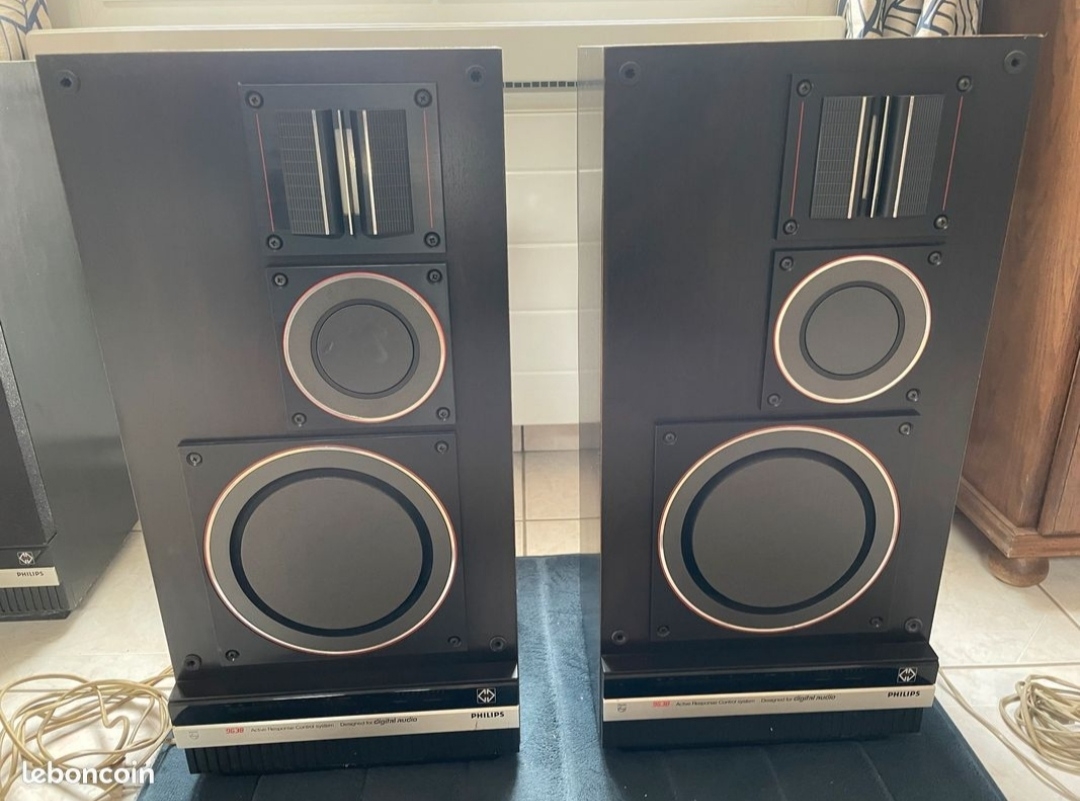

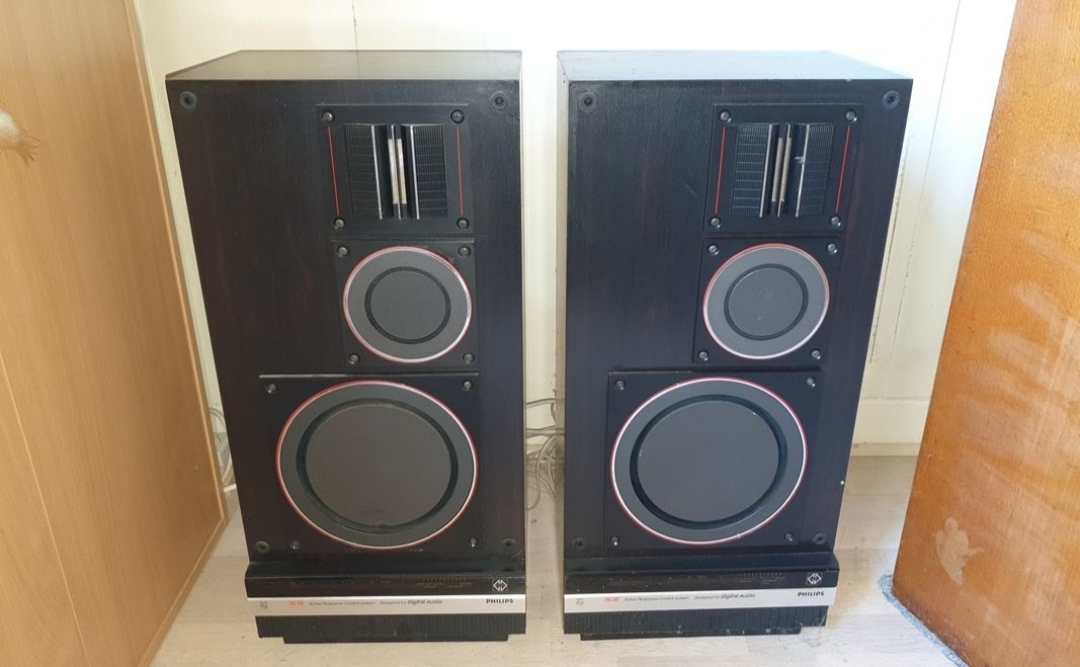

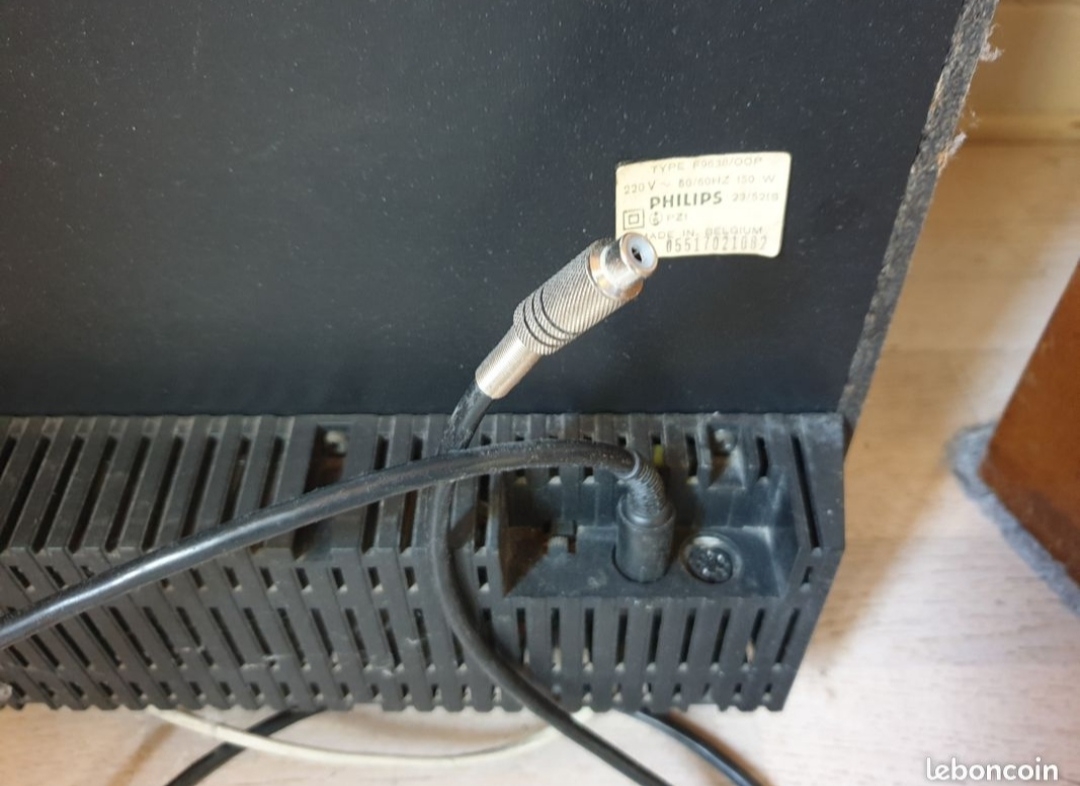

Philips F 9638 (MFB)

Composée des haut-parleurs Philips suivants : Tweeter isophase AD 21601 RT8,médium AD02170/Sq8, boomer AD80681/MFB4, voir liens.

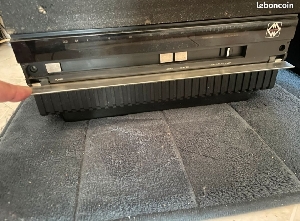

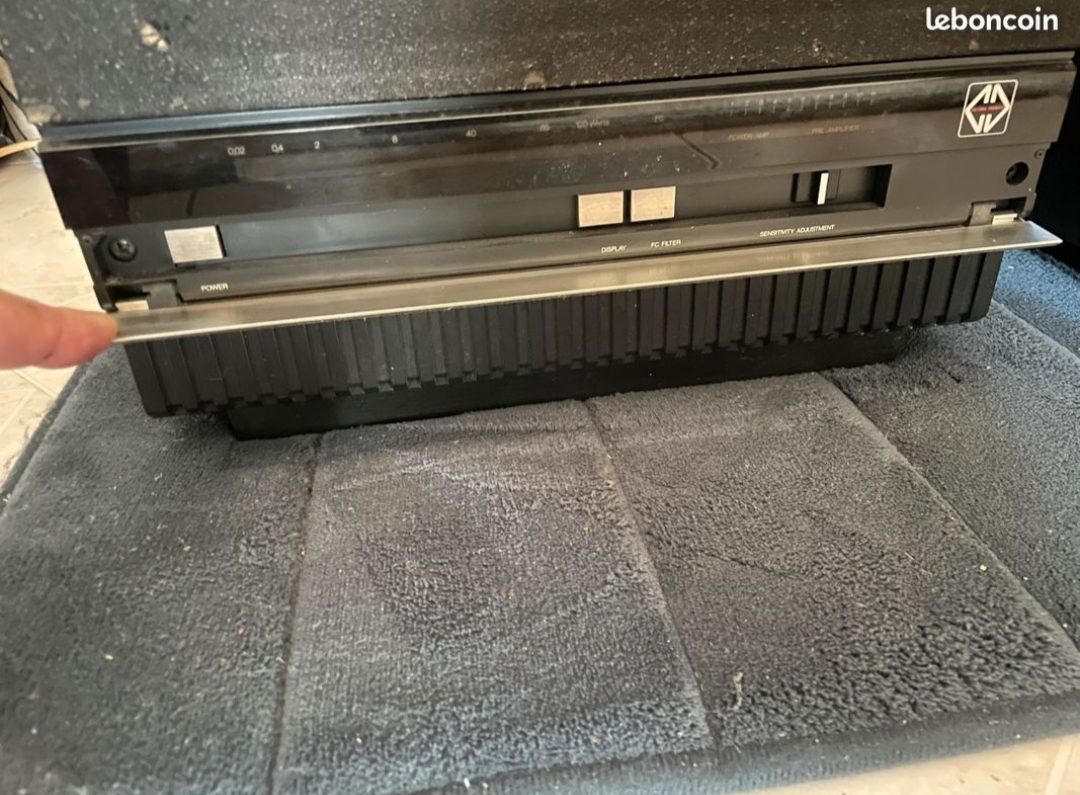

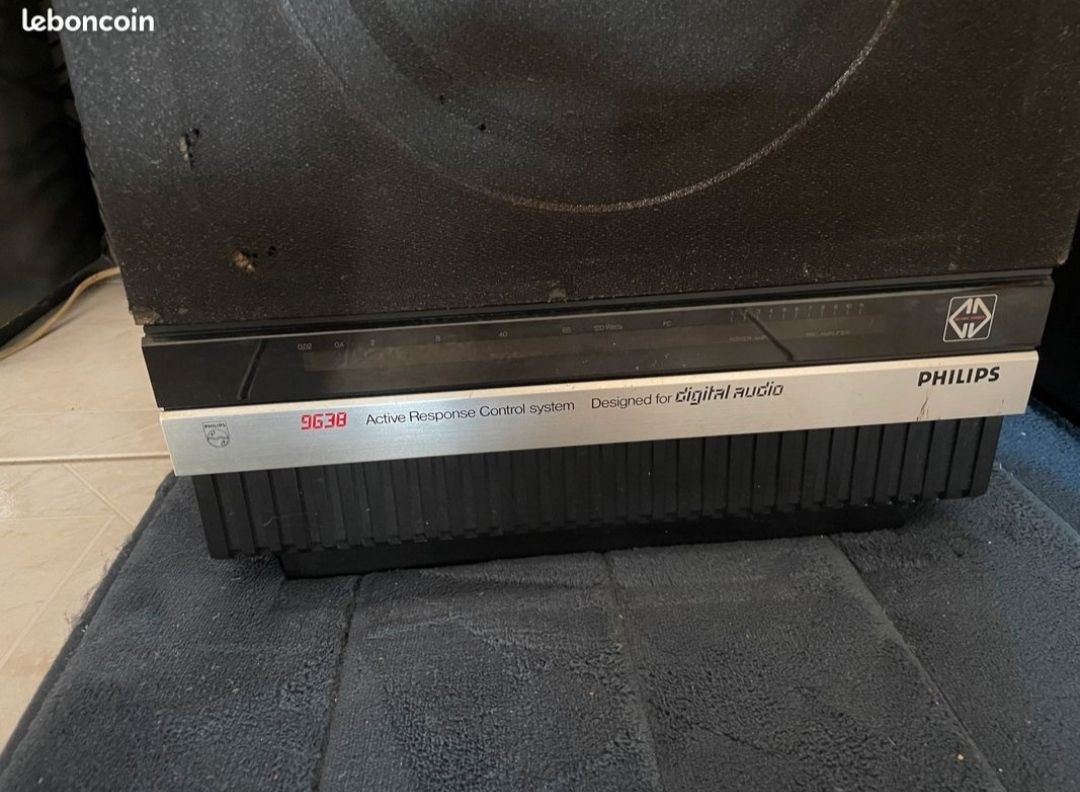

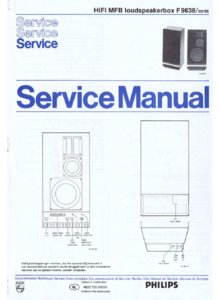

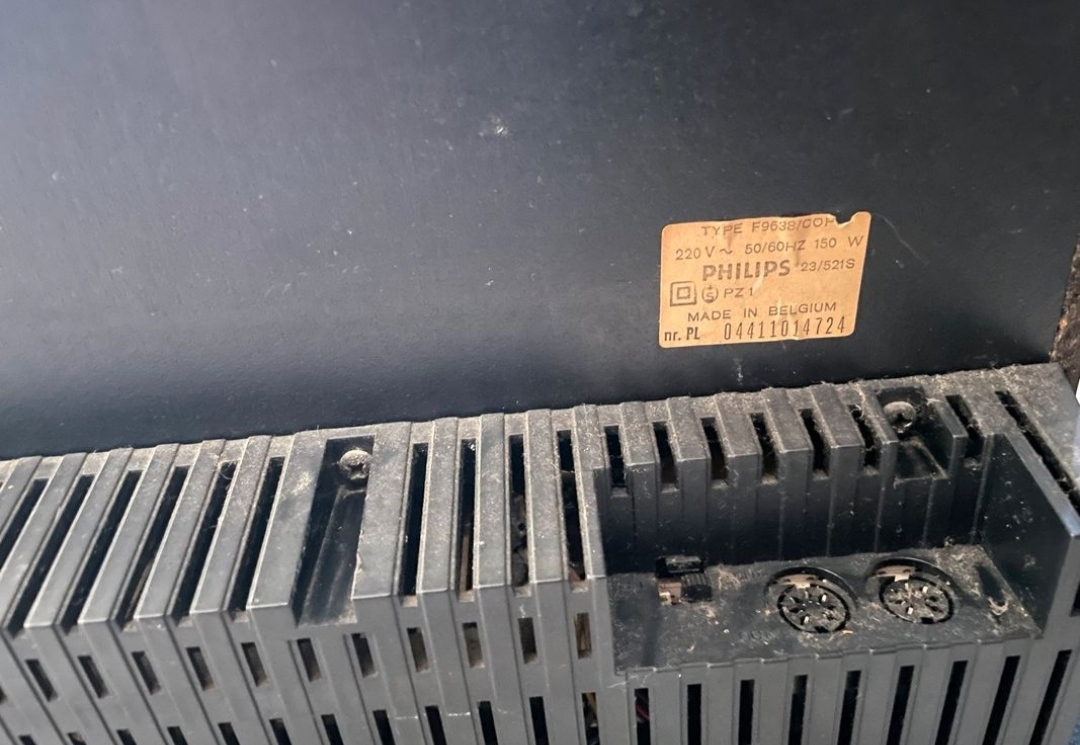

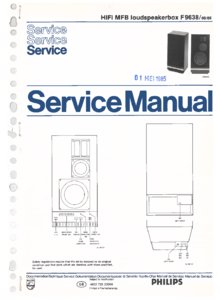

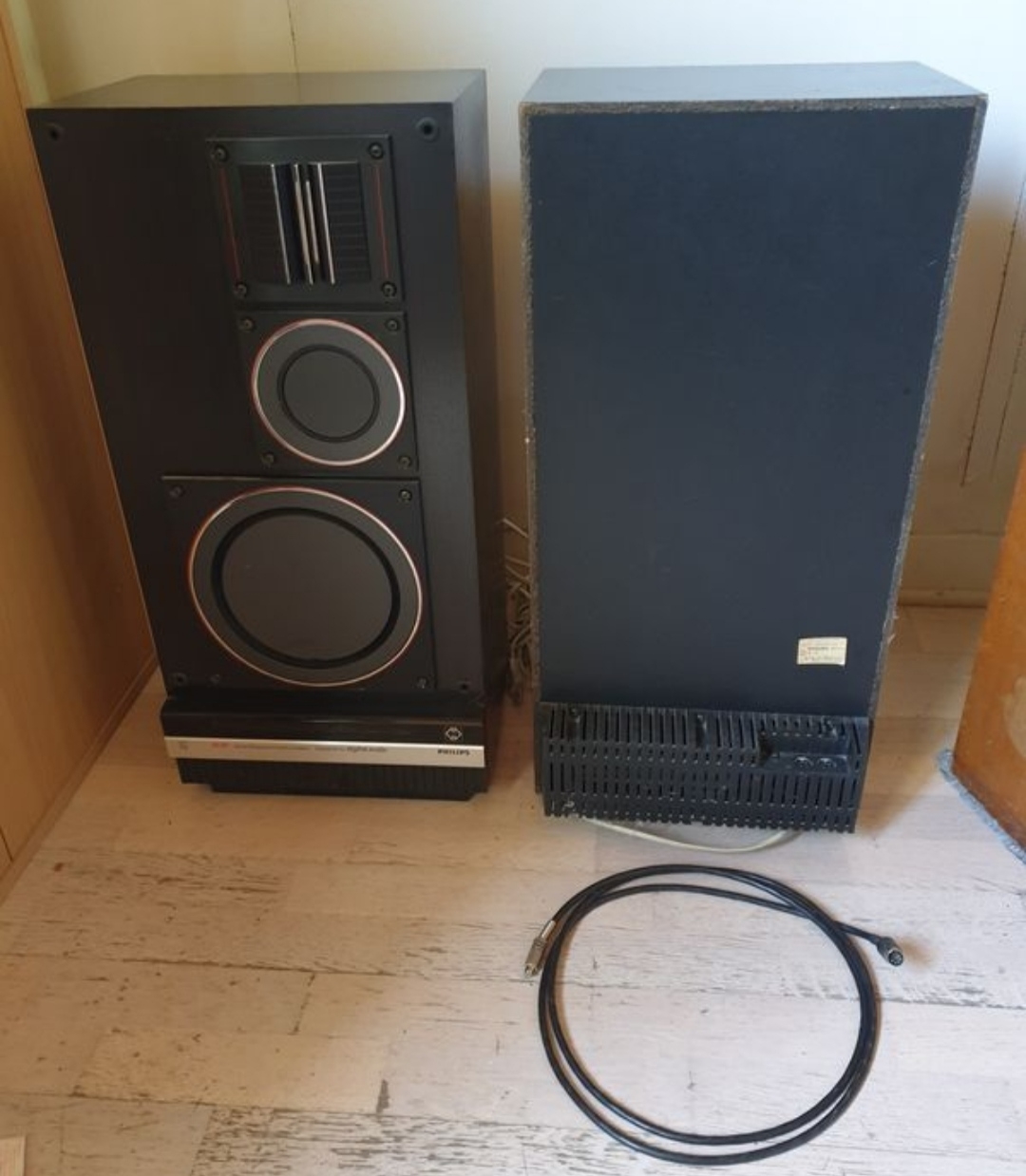

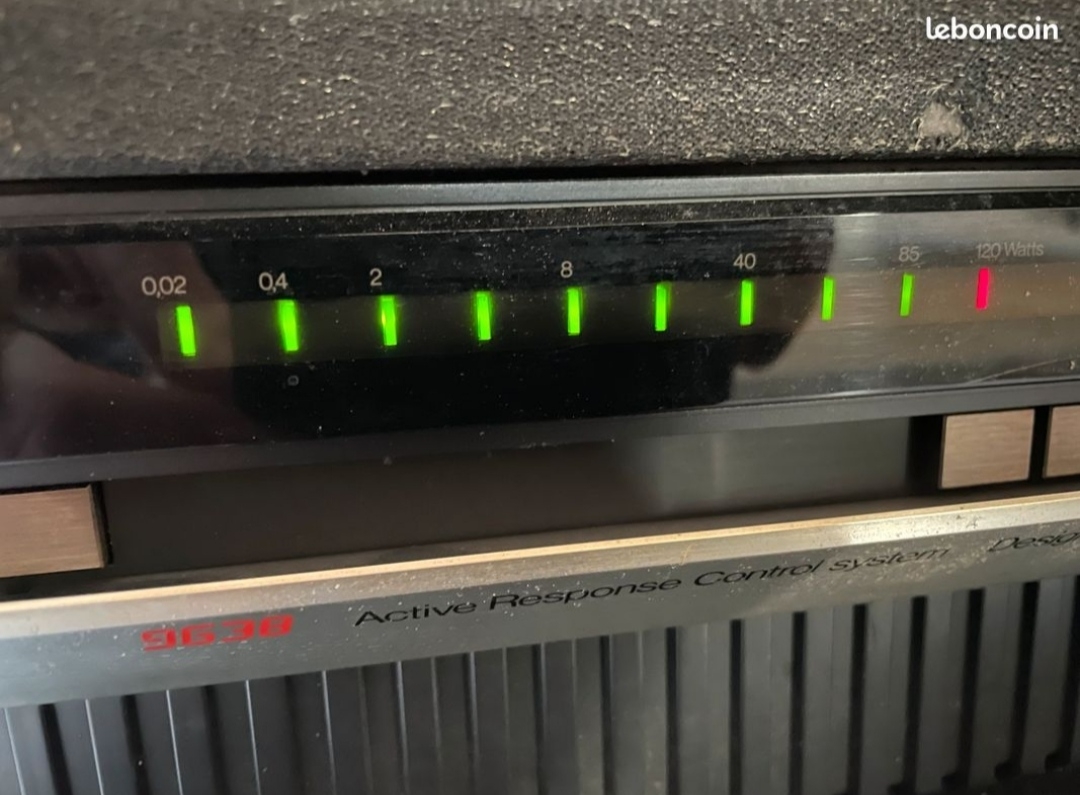

Enceintes asservies par capteur piézoélectrique (situé au dessus de la bobine mobile, sous le cache anti-poussière). Seul le boomer est équipé de ce capteur. Quatrième et dernière version de la série MFB (Motional FeedBack) commercialisée. Les premiers modèles de 1983 portaient l'inscription "electronic three way speaker system". A partir de 1984, les modèles suivants portent l'inscription : "Active Response Control System, Designed for Digital Audio". La version de production du F9638 est indiquée par une étiquette PLXX apposée sur le flanc gauche du châssis contenant l'électronique. Cette étiquette n'est pas accessible lorsque le châssis est installé dans l'enceinte : le châssis électronique doit être extrait de l'enceinte afin d'accéder à l'étiquette et d'identifier la version de production. Les différentes modifications apportées au F9638 au cours de sa production sont détaillées ci-dessous : - PL01 : adaptation de certains composants aux exigences de sécurité FTZ (réglementation allemande). Les composants concernés sont repérés par un astérisque '*' dans le manuel de service. - PL02 : la résistance R3951 passe de 8,2R à 4,7R (pour satisfaire aux exigences de sécurité). - PL03 : plusieurs composants du circuit d'asservissement du woofer sont modifiés afin d'améliorer la stabilité et de respecter les caractéristiques spécifiées du circuit : > R3900 : 2,7 kR -> 3,3 kR > R3901 : 2,7 kR -> 3,3 kR > R3903 : 1,1 kR -> 2 kR > R3885 : 10 kR -> 22 kR > C2888 : 39 nF -> 33 nF - PL04 : ajout d'une bande décorative rouge sur le tweeter, à la demande du service commercial (modification uniquement esthétique). - PL05 : remplacement du haut-parleur médium 4822 240 50231 par le 4822 240 50228. Le nouveau modèle possède un système magnétique plus petit. Le filtrage est donc adapté par modification de C2859, qui passe de 39 nF à 180 nF, afin de conserver une réponse en fréquence appropriée.
