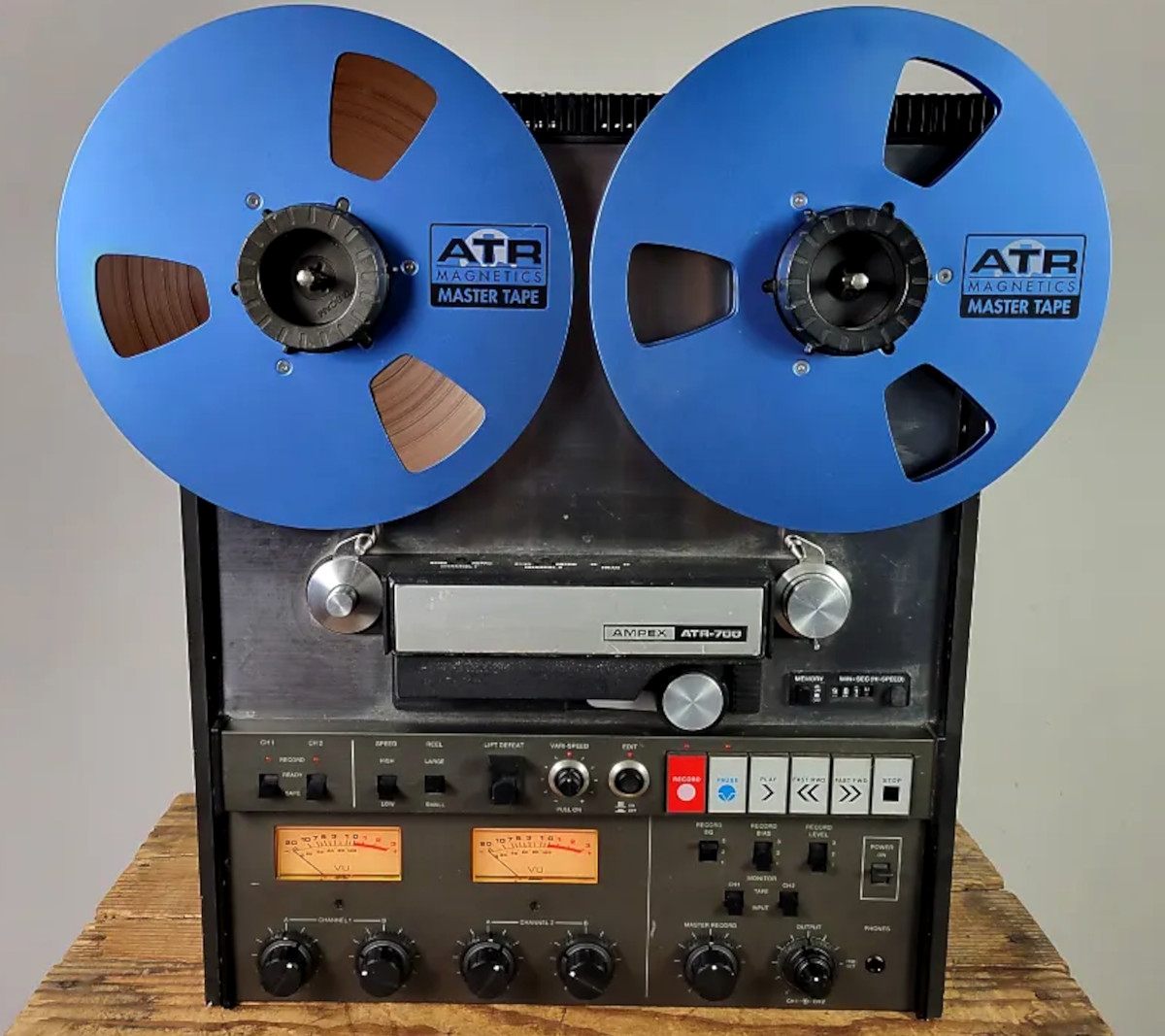

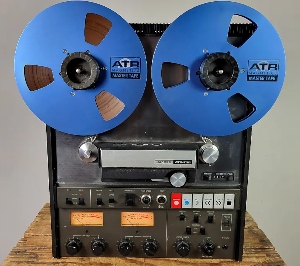

Ampex ATR-700

28

Platine magnétophone semi-professionnelle de mastering, 2 pistes, 2 canaux stéréo à bobines de 26,5 cm. Utilisation de l'appareil en position verticale ou horizontale. Une tête de lecture supplémentaire pouvait être installée en option pour lire les bandes enregistrées au standard 4 pistes 2 canaux stéréo. Bien que la version de base était celle décrite dans cette fiche, au total 6 versions ont existé, avec soit des têtes pleine piste monophonique, soit des têtes 4 pistes stéréo en combinaison avec le choix supplémentaire des vitesses 9,5 et 19 cm/sec. Cet appareil était fabriqué au Japon par la marque Teac sur la base du Teac A 7300 2T (2 Track).

2

3

3

4

2

1

3 têtes avec contrôle de Monitoring à l'enregistrement séparé par canal (par 2 sélecteurs). 3 moteurs à entraînement direct. Clavier de commande par 6 touches (avec rappel lumineux en mode enregistrement et pause) assistées par solénoïdes et circuit logique de commande. Compteur du défilement de la bande à 4 chiffres en temps réel (à la vitesse de 38 cm/sec) + mémoire au 0000. Sélecteur de sélection des vitesses. Sélecteur du diamètre des bobines (18 ou 26,5 cm). 2 sélecteurs permettent l'enregistrement indépendant de chaque canal. 2 sélecteurs Synchro / Repro sur le bloc de têtes pour permettre le "Re-recording Multiplay" et effet d'écho (copie d'une piste sur l'autre). Sélecteur "Lift Defeat" (pour écoute de contrôle en avance / retour rapide). Réglage fin de la vitesse en lecture (Vari-speed+/- 5 %). Touche Edit (débrayage des moteurs pour permettre le montage sur bande). Sélecteurs du type de bandes à 3 positions avec polarisation (Bias) et égalisation (EQ) séparées, assisté d'un 3ème sélecteur à 3 positions pour la calibration du niveau d'enregistrement. Réglage du niveau d'enregistrement géréral (Master Record). Mixage des entrées micro / ligne par 4 potentiomètres. Réglage du niveau de sortie séparé par canal au moyen d'un potentiomètre concentrique. Sortie casque par prise Jack 6,35 mm en façade. À l'arrière : Toute la connectique audio entrées / sorties en liaison symétrique est équipée de prises Cannon XLR. Sélecteur micro / ligne pour chacun des 2 groupes d'entrée. Sélecteur d'atténuation à -20 dB pour la sensibilité des entrées microphone. Sélecteur d'égalisation NAB / IEC en sortie. Prise spéciale pour télécommande filaire Fusible secteur.
